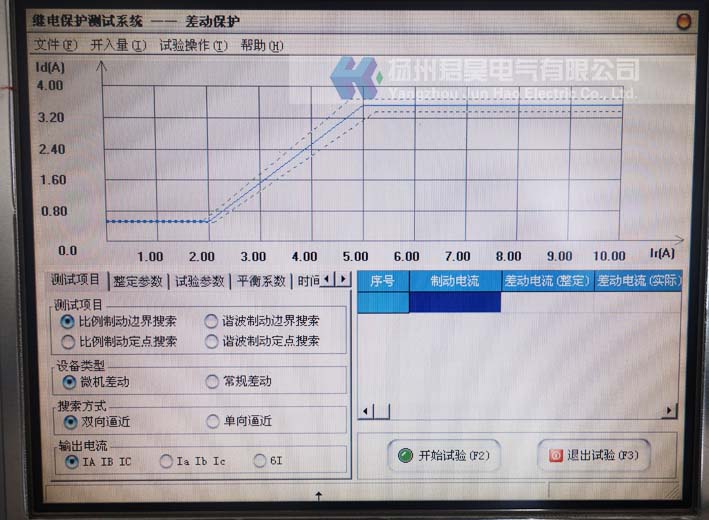

JHJB-3Y三相微機繼電保護測試儀/同期裝置/差動保護
- 說明書下載：???
- 型號：???JHJB-3Y
三相微機繼電保護測試儀/同期裝置/差動保護
其主要特點表現為：
l 使用易用的Windows XP操作系統，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”。
l 高性能的嵌入式工業控制計算機和大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等。
l 配備有超薄型工業鍵盤和觸控鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
l 配備有外接USB接口，可以方便地進行數據存取和軟件維護。
l 無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪。
l 采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求。
l 可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相角、頻率。
l 功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，在輸出電流達到最大時，波形仍能保證不失真、不削峰。
l 開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作。
l 可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，可以實時存儲測試數據，顯示矢量圖，打印報表等。
l 采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便。
l 儀器具有自我保護功能，采用合理設計的散熱結構，具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

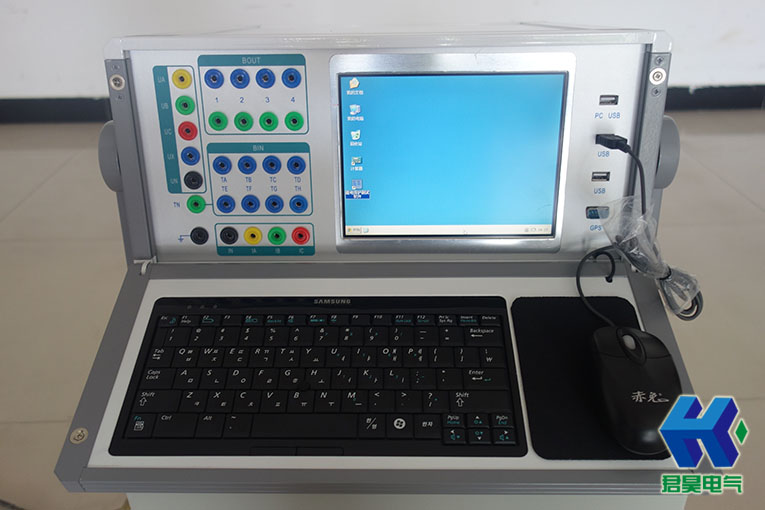

三相繼電保護測試儀/同期裝置測試
1 電壓源輸出端口 UA、UB、UC、UX和共用中性點UN。
2 機殼接地端口 在測試時應可靠接地，可以提高測試數據的準確性和測試的安全性。
3 電流源輸出端口 IA、IB、IC和共用中性點IN。
4 開關量輸入端口 TA、TB、TC、TD、TE、TF、TG、TH共8路獨立輸入，兼容空接點與15V～250V有源接點，能自動識別有源接點的極性，TN為公共端。
5 開關量輸出端口 4對空接點輸出。
6 液晶顯示屏 8.4〞彩色液晶顯示屏。
7 USB接口 可以通過USB接口將測試數據存儲到U盤中。
三相微機繼電保護測試儀/同期裝置/差動保護技術參數
1.2.1 交流電流源
l 三相共用中性點的電流源，電流上升下降時間 ＜100μs
l 最大輸出功率：400VA/相
l 輸出準確度：
|
0.1A～0.5A準確度 |
±5mA |
|
0.5A～10A準確度 |
±0.1% |
|
10A～40A準確度 |
±0.2% |
l 分辨力：
|
0.1A～10A分辨力 |
1mA |
|
10A～40A分辨力 |
5mA |
l 單相連續輸出時間：
|
0.1A～10A輸出時間 |
不限時 |
|
10A～20A輸出時間 |
≥60秒 |
|
20A～30A輸出時間 |
≥15秒 |
|
30A～40A輸出時間 |
≥10秒 |
1.2.2 交流電壓源
l 四相共用中性點的電壓源，電流上升下降時間 ＜100μs
l 最大輸出功率：≥75VA/相
l 輸出準確度：
|
1V～5V準確度 |
±5mV |
|
5V～120V準確度 |
±0.1% |
l 分辨力：
|
1V～5V分辨力 |
1mV |
|
5V～120V分辨力 |
5mV |
1.2.3 直流電流源
l 單相輸出范圍：-10A～+10A或0～20A
l 最大輸出功率：200VA/相
l 輸出準確度：
|
±0.1A～±1A準確度 |
±10mA |
|
±1A～±10A準確度 |
±0.2% |
l 分辨力：5mA
1.2.4 直流電壓源
l 直流電壓輸出范圍：-150V～+150V或0～300V
l 最大輸出功率：≥100VA
l 輸出準確度：
|
±1V～±5V準確度 |
±20mV |
|
±5V～±150V準確度 |
±0.2% |
l 分辨力：
|
±1V～±5V分辨力 |
5mV |
|
±5V～±150V分辨力 |
10mV |
1.2.5 交流電壓、電流源角度
l 相角范圍：0°～ 360°
l 準確度：±0.2°
l 分辨力：0.1°
1.2.6 交流電壓、電流源頻率
l 頻率范圍：10～1000Hz
l 能疊加2～20次任意幅值的諧波及直流
l 輸出準確度：
|
10Hz～65Hz |
±0.001Hz |
|
65Hz～1000Hz |
±0.02Hz |
l 分辨力：0.001 Hz
1.2.7 計時精度
|
1ms～1S |
±1ms |
|
1S～999999S |
±0.2% |
1.2.8 開入量
l 8路獨立開關接點輸入，自動識別有源接點的極性
l 兼容空接點與15V～250V有源接點
1.2.9 開出量
l 4對可編程開關空接點輸出
l 接點容量：250VDC，0.5A 或 250VAC，0.5A
1.2.10 同步性
電壓電流同步性 ≤10μS
1.2.11 供電電源
l 交流輸入電壓
額定值：220V ± 10%
基準值：220V ± 2%
l 交流供電頻率：
額定值：50Hz ± 10%
基準值：50Hz ± 2%
1.2.12 使用環境條件
l 環境溫度：－10℃～+40℃
l 相對濕度：≤90%
l 大氣壓強：80～110kPa
