JHYDJ-3KVA/50KV工頻高壓試驗變壓器（油浸式）
- 說明書下載：???
- 型號：???JHYDJ-3KVA/50KV
產品概述

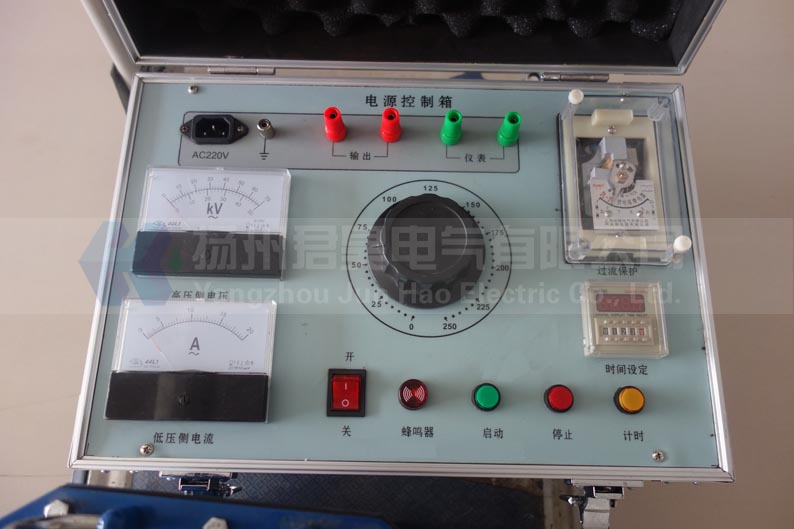

JHYDJ-3KVA/50KV工頻高壓試驗變壓器（油浸式）是一種新型高壓測試設備，本系列產品采用單框芯式鐵芯結構，初級繞組和高壓繞組同軸繞制在鐵芯上，從而減少漏磁通，增大繞組間的耦合。產品的整體結構緊湊，通用性強，使用攜帶方便，適用于電力系統及電力用戶在現場檢測各種高壓電器設備的絕緣性能，是電力設備檢測及預防性試驗所必備的試驗儀器。該產品具有體積小、重量輕等特點，并配套操作控制箱（臺），廣泛應用于電力和科研單位對電機、電纜、變壓器、開關、電器等產品做各種高壓絕緣耐壓試驗。
JHYDJ-3KVA/50KV工頻高壓試驗變壓器（油浸式）除了可于交流工頻耐壓試驗，如果配以同等電壓等級和同等容量的電容、硅堆及高壓直流微安表，便可組裝成直流高壓試驗裝置，可以測量高壓直流泄漏電流。
—————————————————————————————————————————————————————
產品別稱
試驗變壓器，工頻高壓試驗變壓器，油浸式試驗變壓器，3KVA/50KV工頻高壓試驗變壓器
—————————————————————————————————————————————————————
—————————————————————————————————————————————————————
工作環境
1、試驗變壓器使用環境要求：
1.1 輸入電壓：交流220V或380V，50Hz；
1.2 環境溫度：-40℃～40℃；
1.3 相對濕度：≤85%（環境溫度為25℃時）；
1.4 不含有化學性氣體及蒸汽的環境中；
1.5 無爆炸性危險的氣體中；
1.6 不受雨水浸入的場合下。
—————————————————————————————————————————————————————
技術參數
|
型號規格 |
容量 (kVA) |
低壓輸入 |
交流高壓輸出 |
直流高壓輸 出(kV) |
測 量 變 比
|
||
|
電 壓 (V) |
電 流 (A) |
電 壓 (V) |
電 流 (A) |
||||
|
JHYDJ-3KVA/50KV |
3 |
200 |
15 |
50 |
100 |
70 |
500 |
