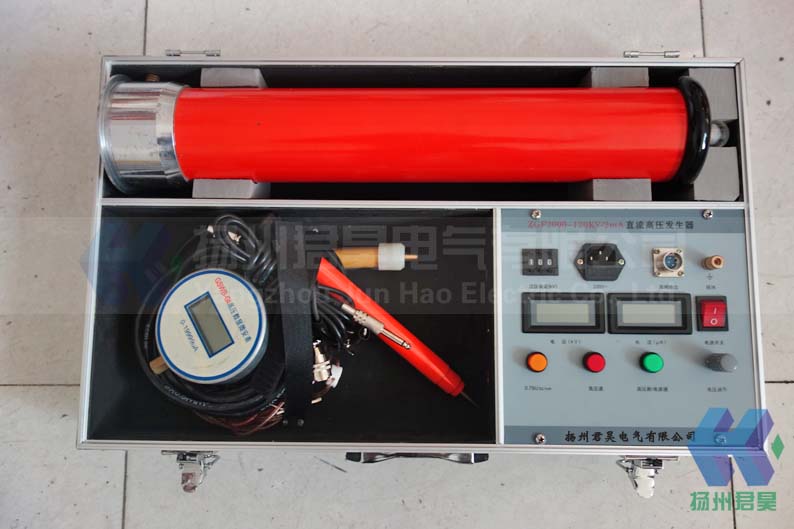

JHZGF-120KV/2mA直流高壓發生器
- 說明書下載：???
- 型號：???JHZGF
產品概述
JHZGF-120kV/2mA直流高壓發生器主要適用于35kV及以下電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。
—————————————————————————————————————————————————————
產品別稱
高壓發生器、中頻直流高壓發生器、高壓直流發生器、直流發生器、便攜式直流高壓發生器、高頻直流高壓發生器、交直流高壓發生器
—————————————————————————————————————————————————————
—————————————————————————————————————————————————————
產品特性
１、機箱采用國際通用型機箱，立臥兩用。
２、采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
３、采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。
４、全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%±1個字。
５、升壓電位器零起升壓。
６、0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度≤1%。

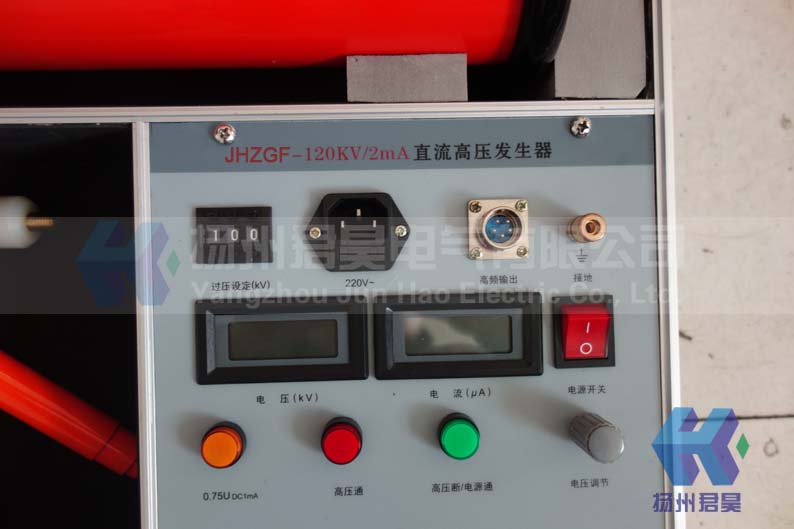

７、過壓保護采用拔碼設定，一目了然，誤差±1%。
—————————————————————————————————————————————————————
產品參數
|
規格 |
120kV/2mA |
|
技術參數 |
|
|
輸出電壓 (kV) |
120 |
|
輸出電流 (mA) |
2 |
|
輸出功率 (W) |
240 |
|
充電電流 (mA) |
2 |
|
控制箱重量 |
2 |
|
倍壓筒重量 |
4 |
|
倍壓筒規格 |
Ф90 h470 |
|
電壓測量誤差 |
1%(滿度)±1個字 |
|
電流測量誤差 |
1%(滿度)±1個字 |
|
過壓整定誤差 |
過壓保護采用撥碼設置，一目了然（精度≤1.0％） |
|
0.75切換誤差 |
高精度0.75UDC-1mA單觸按鈕（精度≤1.0％）最適合氧化鋅避雷器試驗 |
|
波紋系數 |
≤0.5% |
|
工作方式 |
間斷使用：額定負載30分鐘1.1倍額定電壓使用：10分鐘 |
|
工作環境 |
溫度：-10℃～+40℃ |
|
相對濕度：室溫為25℃時不大于85％（無凝露） |
|
|
海拔高度：1500米以下 |
|
|
帶電容負荷 |
被試品電容量無限制 |
|
結構特點 |
電氣絕緣倍壓筒 |
|
空氣絕緣、無泄漏之慮 |
